立体车库二层四柱机械停车设备解析

一、引言

随着城市化进程不断加速，城市停车空间供需矛盾日益突出，机械式立体车库凭借其高效利用土地资源的特点成为解决方案中的重要一环。其中，二层四柱机械停车设备因设计简洁、施工周期短、经济性高等优势，广泛应用于居民区、商业综合体、医院等中小型停车场改造项目中。该类设备通过立柱和横梁支撑，结合载车板升降或平移系统，实现车辆垂直与水平方向的智能调度存储。深入分析其结构特点、技术要点及应用场景，有助于理解其在立体车库体系中的核心价值及实施关键。

二、二层四柱机械停车设备的技术原理与构成

1.基础结构设计

二层四柱机械停车设备的核心在于钢构框架体系，主要由以下组件构成：

主立柱：4根立柱作为支撑整个停车设备的竖向骨架，采用工字钢或H型钢，需满足承载力与稳定性要求，同时兼顾轻量化以减少钢材用量。

横梁：连接立柱的水平梁体，形成载车板的承载框架，需具备抗弯刚度与疲劳强度设计，尤其在频繁升降动作下保持结构稳定。

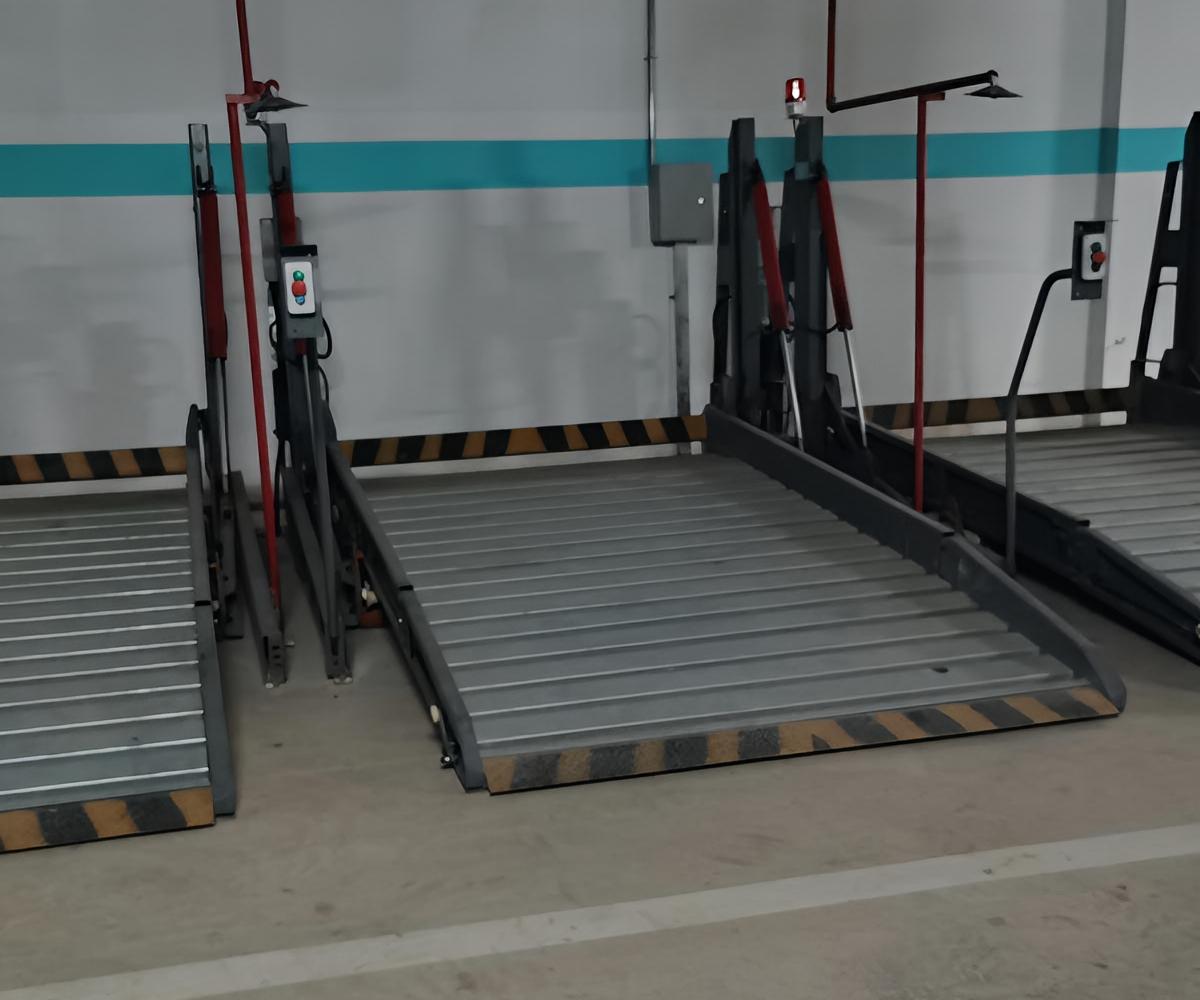

载车板系统：分为双层设计，上层通过升降机构垂直运动，下层为固定停车或横向微调结构，载车板表面需设置防滑、导轮装置以确保车辆停放安全。

2.驱动与传动模块

设备的动力来源及运动控制由以下系统实现：

电动驱动：采用伺服电机配合减速机驱动链条或钢丝绳牵引载车板沿导轨运行，确保动力输出稳定且传动效率高。

导向机构：采用双排滚轮或嵌入式导轨，限制载车板在升降过程中的偏摆幅度（通常≤2mm），结合限位开关实时校正位置偏差。

旋转装置（可选）：在载车板末端增设旋转电机，实现车辆90°调头功能，便于直接驶入车位，但需配套更高精度的编码器与控制系统以实现精准定位。

3.控制与安全系统

智能中央控制：集成PLC（可编程逻辑控制器）进行运动程序规划，支持循环存取、优先级调度等模式，兼容车牌识别、IC卡感应等多种身份认证方式。

多重安全防护：

防坠落装置：在载车板边缘加装电磁锁销或机械锁止组件，断电时自动锁定载车板位置；

急停按钮：每层设置紧急停止装置，响应时间≤0.5秒；

安全监测系统：通过激光测距传感器检测周围障碍物，载重传感器实时监控车辆总重量，超限则触发报警并中止动作。

三、技术特点与优势分析

1.空间效率最大化

二层四柱机械停车设备通过双层布局，有效增加停车容量，较同等面积平面停车场提升50%-80%的空间利用率。四柱结构采用对称式受力设计，充分利用垂直空间并减少占地面积需求，特别适用于场地狭窄但高度条件满足的场所。

2.经济性优势

相较于高层立体车库或复杂型设备，二层四柱系统简化了机械运动逻辑，降低了制造与安装成本，维护检修也更为便捷。其材料成本约占总造价的40%-50%，施工周期短至1-2周，适合资金回笼周期短的中小型项目。

3.适用场景广泛

模块化设计使其可灵活适配不同场地条件，常见应用场景包括：

社区地面停车场改造：通过调整立柱与载车板尺寸，容纳SUV、电动车等不同车型；

临时性停车场：快速搭建应对车展、演唱会等大型活动期间的停车激增；

医院、学校周边：缩短车辆进出时间，缓解高峰期拥堵压力。

四、设计与施工关键技术

1.荷载校核与地基处理

依据《机械式停车设备通用安全要求》，设备需通过ISO12482-1标准进行满载静态与变幅动载测试。地基处理时需核查土壤承载力，当荷载超过300kN/m²时建议采用桩基加固或局部换填处理，避免不均匀沉降导致结构变形。

2.抗震与抗风设计

依据GB50011-2010《建筑抗震设计规范》，需进行罕遇地震作用下的动力时程分析，确保设备自振周期与地基阻尼匹配，避免共振风险。风荷载系数按GB50009-2012取值，在沿海地区建议增设导向轨防侧倾装置。

3.噪声与振动控制

针对电机驱动与钢架碰撞产生的噪声与振动，采用以下措施：

优选变频调速电机并匹配减震垫块；

导轨间隙填充聚氨酯缓冲层；

关键节点使用弹性联轴器减少机械振动传递。

五、智能化升级路径

1.物联网融合

通过安装NB-IoT模块实现设备状态云端监测，支持远程故障诊断与预测性维护。例如，润滑脂余量低于阈值时自动推送提醒，延长设备使用寿命。

2.AI算法融入

引入深度学习算法优化调度逻辑，如基于历史停车数据预测高峰期车型比例，优先分配合适车位，减少车辆调头等待时间。

3.充电与换电集成

预留新能源车充电桩接口，支持快充模块预装；未来可拓展电池更换机器人对接轨道，满足绿色出行趋势。

六、发展趋势与挑战

随着智能驾驶普及，未来四柱机械车库将向“全自动泊车+共享出行”复合功能演进，但面临以下挑战：

成本控制：模块化生产虽降低成本，但高端功能模块（如AGV搬运机器人）依赖进口仍推高单价；

空间适配性：老城区旧改空间受限，需开发可折叠四柱结构或地下地下联动模式；

法规标准滞后：针对新能源汽车充电设施、超限货物车辆停车的特殊规范需进一步完善。

七、结论

二层四柱机械停车凭借其高效的空间利用、经济性及适应性，成为当前城市停车升级的重要选择。技术层面需持续关注智能化集成与安全性提升，同时通过模块化设计降低全生命周期成本。随着新能源与新基建政策推进，该类型设备将逐步从过渡方案转向城市停车体系的中长期支撑节点，推动智慧交通生态构建迈向新维度。
